Bunchadora de doble torsión para conductores y núcleos de cable

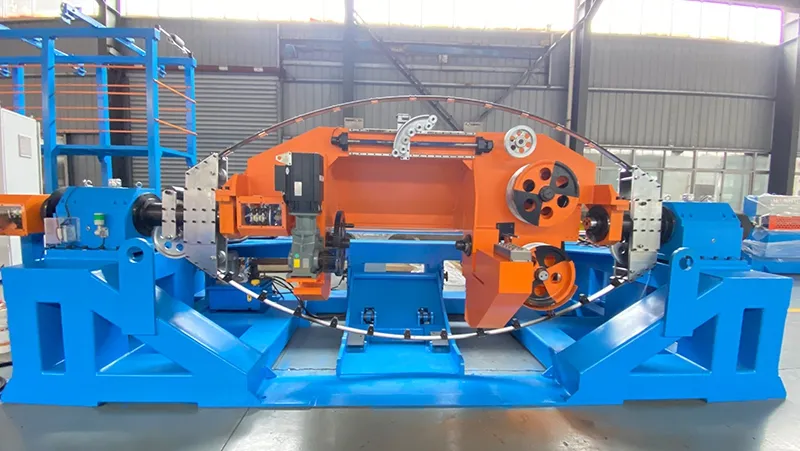

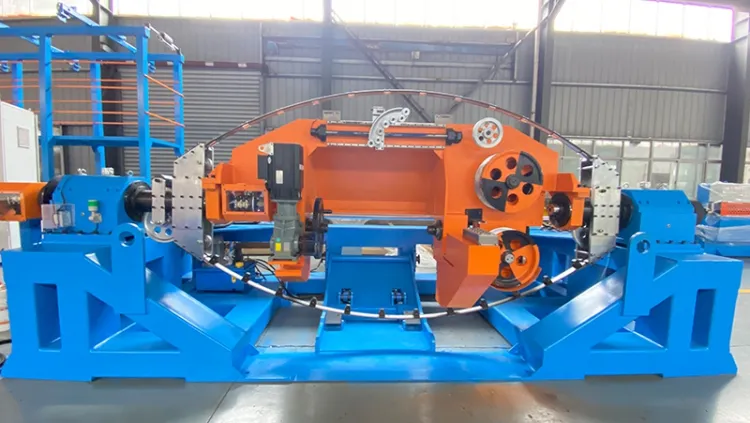

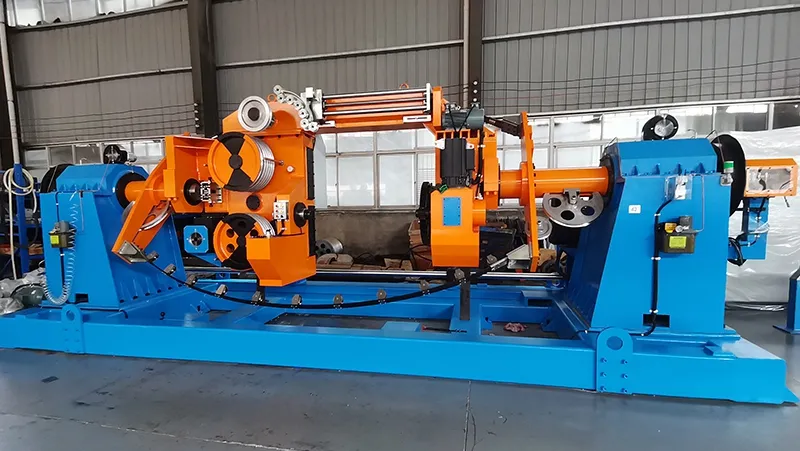

La bunchadora doble torsión está diseñada para formar conductores y núcleos de cable a partir de múltiples alambres de cobre, aluminio o aleaciones de aluminio. Durante el proceso, las liras giratorias aplican dos torsiones por cada revolución del conjunto, permitiendo alcanzar el paso y el sentido de reunido definidos para cada producto. La máquina está disponible para carretes nominales de Ø630 mm a Ø1600 mm, admite productos con diámetros de hasta Ø25 mm y capacidades de carga indicadas de hasta 4500 kg. Las liras de fibra de carbono reducen la masa de los elementos giratorios, mientras que los accionamientos independientes de la lira, los cabrestantes y la recogida permiten coordinar la velocidad, la tensión y la formación del producto mediante el sistema de control PLC.
| Diámetro nominal del carrete | Velocidad máxima de rotación (rpm) | Diámetro máximo del núcleo (mm) | Capacidad máxima de carga (kg) | ||||
| 2B | 3B | 4B | 5B | 6B | |||
| Ø630 mm | - | - | - | - | 800 | Ø10 | 700 |
| Ø1000 mm | 450 | 450 | 450 | 450 | 450 | Ø16 | 1000 |
| Ø1250 mm | 360 | 360 | 360 | 360 | 360 | Ø20 | 2500 |
| Ø1600 mm | 300 | 300 | 300 | 300 | 300 | Ø25 | 4500 |
- El sistema de control mediante PLC y pantalla HMI automatiza la operación y permite configurar el paso de reunido según el número y el tipo de elementos procesados, manteniendo una producción estable de conductores y núcleos de cable.
- La máquina funciona según el principio de doble torsión y utiliza liras giratorias de fibra de carbono para procesar alambres de cobre, aluminio y aleaciones, alcanzando velocidades de rotación de hasta 800 rpm.
- La lira de reunido está fabricada en fibra de carbono, combinando una elevada resistencia mecánica con un peso reducido para favorecer el funcionamiento a altas velocidades.
- La lira giratoria, el sistema de cabrestantes y la unidad de recogida disponen de accionamientos independientes, lo que permite controlar cada sección con mayor precisión y mantener la estabilidad del proceso.
