Bobinadora horizontal automática para alambre y cable

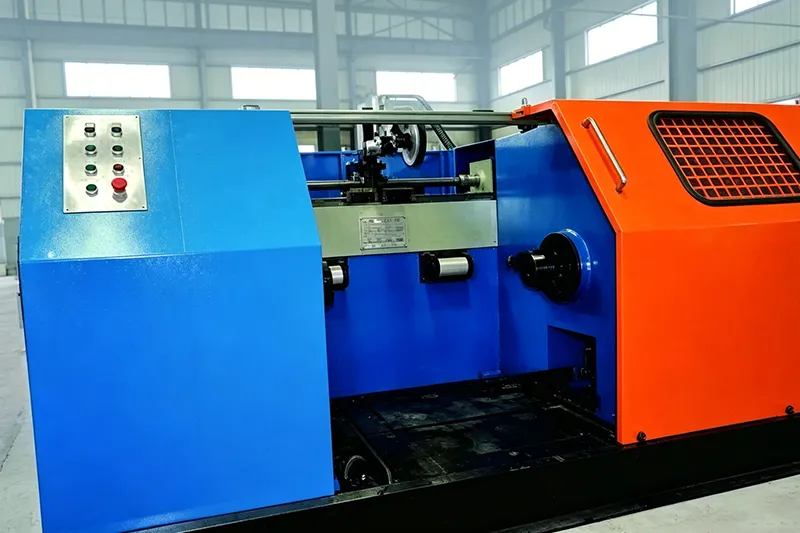

La bobinadora horizontal automática SXJ1000/590, también denominada bobinador horizontal o máquina de bobinar horizontal, está diseñada para recoger alambres y cables terminados de cobre o aluminio sobre carretes de forma compacta y ordenada durante el proceso de producción. El sistema de distribución accionado por servomotor guía el material a lo largo del ancho útil del carrete para formar capas compactas y regulares, reduciendo el riesgo de espiras sueltas, enredos o daños durante la manipulación. La máquina admite carretes de Ø1000 × Ø610 × 590 mm, una carga indicada de aproximadamente 2200 kg y una velocidad mecánica máxima de 25 m/s. Los mecanismos neumáticos de sujeción, frenado y cambio de carrete facilitan su integración en líneas de trefilado y otras instalaciones de producción continua.
| Diámetro del alambre (mm) | Ø1,8-Ø3,5, alambre terminado |
| Velocidad mecánica máxima (m/s) | 25 |
| Dimensiones del carrete (mm) DE × DI × ancho interior | Ø1000 × Ø610 × 590 |
| Peso máximo de recogida (kg) | Aprox. 2200 |
| Dimensiones de la máquina (mm) | 2710 × 1850 × 1565 |
| Peso neto de la máquina (t) | Aprox. 5 |
- La configuración compacta reduce la necesidad de equipos auxiliares adicionales, contribuyendo a disminuir el espacio ocupado y los costos operativos.
- El sistema de distribución controlado por servomotor guía el alambre con precisión sobre el carrete. El equilibrado dinámico y el bobinado compacto ayudan a mantener una operación estable y una disposición ordenada del producto.
- La sujeción, el desplazamiento y el frenado del carrete se accionan neumáticamente. El sistema incorpora un mecanismo de bloqueo que facilita la operación y mejora la seguridad durante el cambio de carrete.
- Los dispositivos neumáticos de manipulación facilitan las operaciones de carga y descarga del carrete, reduciendo el esfuerzo requerido durante su instalación y retirada.
