Trefiladora de desbaste para alambrón de cobre

Video

•

•

•

•

•

Configuración estándar

Desbobinador rotativde doble cabezal

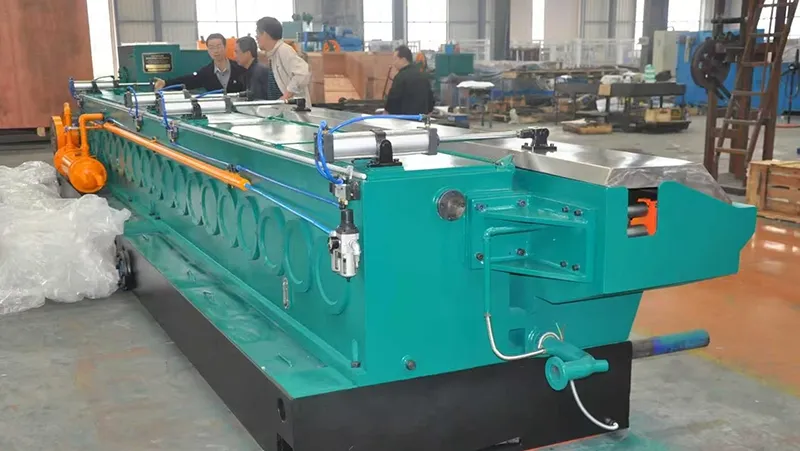

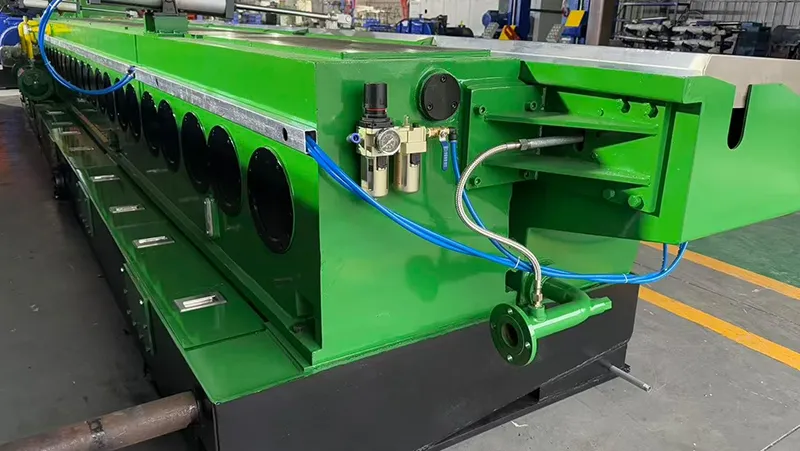

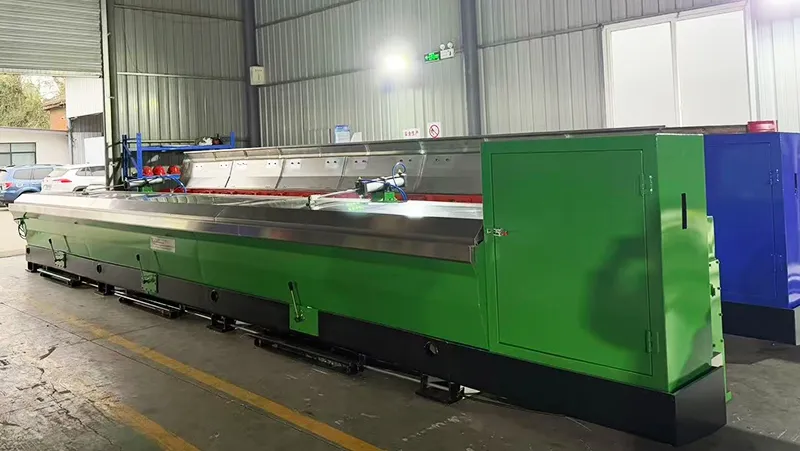

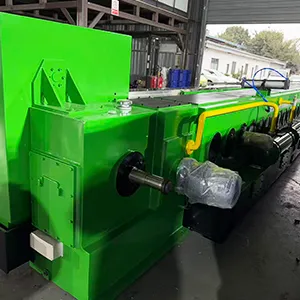

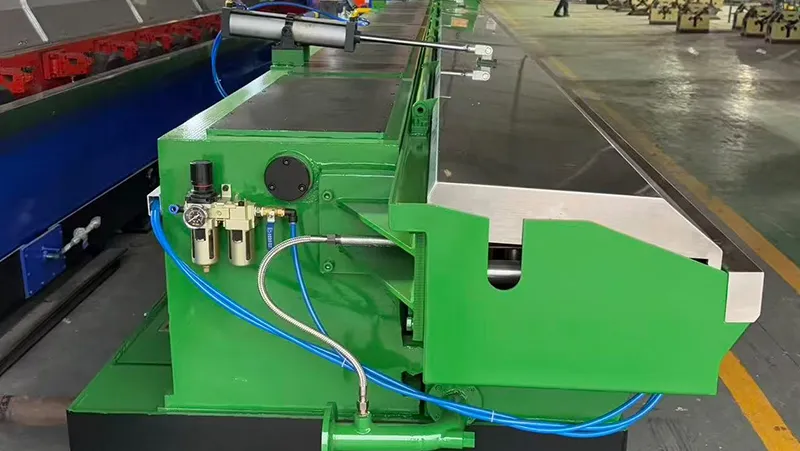

Unidad principal de trefilado
Acumulador de alambre
Unidad de recocido

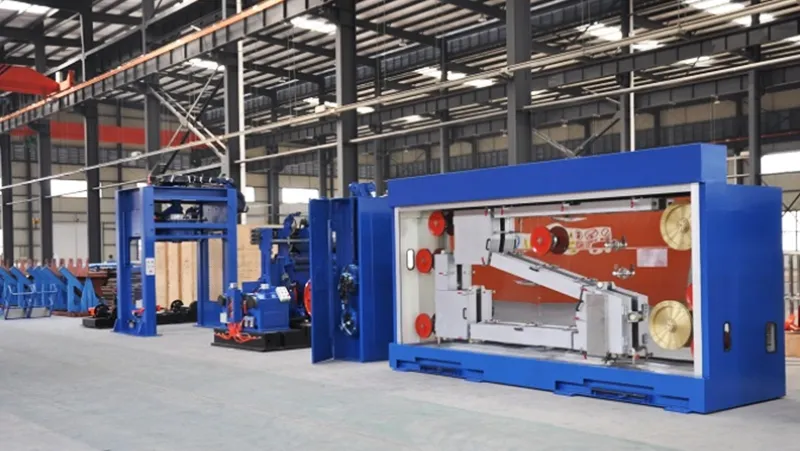

Unidad neumática de recogida con doble carrete
Unidad de apuntade introducción del alambre en las hileras
PLC Siemens
Sistema de regulación de velocidad en CC
Interfaz HMI con pantalla táctil
Armaride control eléctrico
Pupitre de mando
Sistema de refrigeración y lubricación de las hileras de trefilado
Sistema de refrigeración y lubricación de la transmisión por engranajes
Sistema de refrigeración de la unidad de recocido
Bancada inclinada para recogida de aceite

Equipos opcionales

• Unidad de recogida en bobina

• El alambre de cobre sale de la sección de recocido y recogida a una temperatura inferior a 50 °C. El sistema ayuda a limitar la oxidación superficial, mantener estable el diámetro del alambre y controlar el alargamiento conforme a los requisitos de producción.

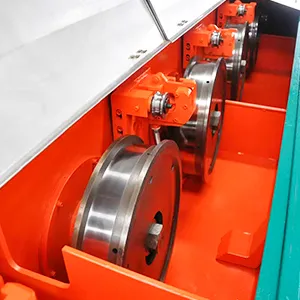

• La unidad de recocido y el acumulador de alambre incorporan ruedas guía de aleación de aluminio. Las ranuras con revestimiento cerámico proporcionan una mayor resistencia al desgaste y contribuyen a prolongar su vida útil.
• La unidad de recocido funciona de forma sincronizada con el tambor de velocidad constante de la unidad principal de trefilado. El operador puede seleccionar el funcionamiento con o sin recocido, mientras que el dispositivo antirretorno contribuye a una operación más segura.
• El sistema neumático de recogida con doble carrete alcanza rápidamente la velocidad necesaria para el cambio y permite efectuar la transferencia cuando la velocidad desciende a 8-12 m/s, ayudando a reducir las interrupciones de producción.
• Durante el cambio del sistema de recogida con doble carrete, el diámetro del extremo inicial del alambre se mantiene dentro de una tolerancia de ±0,01 mm, lo que contribuye a reducir la generación de material de descarte.
• Las aberturas de acceso para mantenimiento situadas cerca de los ejes de los tambores facilitan la inspección, la limpieza y el mantenimiento del depósito de lubricante de trefilado.
• El acumulador de alambre utiliza un potenciómetro sin contacto que proporciona una regulación estable, una mayor vida útil y una respuesta más rápida durante el cambio de carrete.
• El desbobinador rotativo dispone de dos posiciones de trabajo, lo que permite continuar la alimentación y el empalme del alambrón sin detener la trefiladora.
• Si se detecta una anomalía durante el desbobinado del alambrón, la trefiladora se detiene automáticamente para evitar defectos de trefilado o daños en el alambre.
• El carro distribuidor utiliza una estructura de doble apoyo para proporcionar un desplazamiento estable, mientras que la posición de inversión puede ajustarse eléctricamente durante la producción.
• El sistema digital de regulación de velocidad en CC, junto con el control PLC, la visualización de mediciones y fallos, las alarmas y la parada automática, permite supervisar y controlar de forma centralizada el proceso de trefilado.
