LFD450
Trefiladora de desbaste sin deslizamiento para aluminio

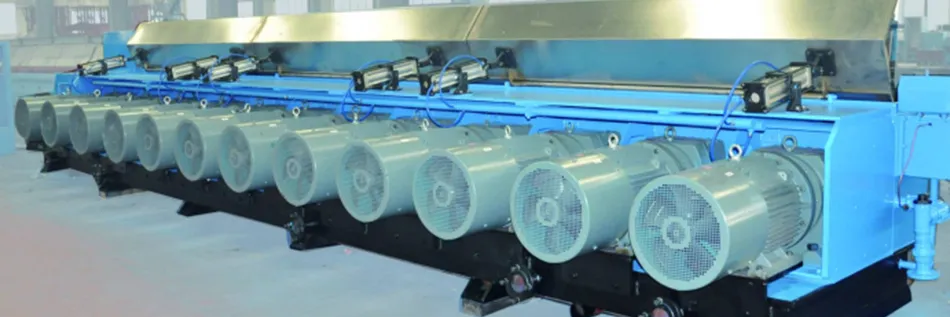

La trefiladora de desbaste sin deslizamiento LFD450 procesa alambrón de aluminio y aleaciones de aluminio de Ø9,5 mm para producir alambre redondo o perfilado destinado a la fabricación de conductores y cables eléctricos. Cada tambor de trefilado dispone de un accionamiento independiente que permite sincronizar su velocidad con el avance del alambre, reduciendo el deslizamiento relativo, el desgaste de los componentes y el riesgo de daños superficiales. Según el modelo seleccionado, la máquina incorpora 9, 11 o 13 hileras y produce alambre redondo de Ø1,8-4,5 mm o alambre perfilado con secciones de 7-16 mm², alcanzando velocidades máximas de hasta 25 m/s. La línea puede equiparse con recogida de doble carrete para alambre redondo o con recogida de un solo carrete para productos perfilados.
Especificaciones técnicas
| Modelo | Número de hileras de trefilado | Diámetro del alambrón de entrada (mm) | Diámetro o sección del alambre de salida | Velocidad máxima de trefilado (m/s) | Sistema de recogida |
| | 9 | Ø9,5 | Alambre redondo: Ø2,8-4,5 mm; alambre perfilado: 7-16 mm² | 20 | El alambre perfilado utiliza recogida con un solo carrete |
| | 11 | Ø9,5 | Alambre redondo: Ø2,3-4,5 mm; alambre perfilado: 7-16 mm² | 22 | |
| | 13 | Ø9,5 | Alambre redondo: Ø1,8-4,5 mm; alambre perfilado: 7-16 mm² | 25 |
Configuración principal
Configuración estándar
- Desbobinador rotativde doble cabezal
- Unidad principal de trefilado
- Acumulador de alambre
- Unidad neumática de recogida con doble carrete
- Unidad de afilade introducción del alambre en las hileras
- PLC Siemens
- Sistema de regulación de velocidad en CC
- Interfaz HMI con pantalla táctil
- Armaride control eléctrico
- Pupitre de mando
- Sistema de refrigeración y lubricación de las hileras de trefilado
- Bancada inclinada para recogida de aceite
Equipos opcionales
- Sistema de regulación de velocidad en CA mediante variador de frecuencia
- Sistema de control mediante servomotores
Características
- Cada tambor de trefilado incorpora su propio motor y reductor, lo que permite ajustar mediante el sistema de control eléctrico la relación de reducción aplicada en cada pasada.
- El diseño de trefilado sin deslizamiento reduce el movimiento relativo entre el alambre y la superficie de los tambores, disminuye su desgaste y contribuye a mejorar la calidad superficial del alambre terminado.
- La unidad principal de trefilado incorpora una cubierta neumática y una bancada inclinada para la recogida de aceite, lo que facilita la limpieza y el mantenimiento del depósito del fluido de trefilado.
- El sistema neumático de recogida con doble carrete alcanza rápidamente la velocidad necesaria para efectuar el cambio y permite realizar la transferencia cuando la velocidad desciende a 8-12 m/s.
- Durante el cambio de carrete, el diámetro del extremo inicial del alambre se mantiene dentro de una tolerancia de ±0,01 mm, lo que contribuye a reducir la generación de material de descarte.
- El carro distribuidor utiliza una estructura de doble apoyo para proporcionar un desplazamiento estable, mientras que la posición de inversión puede ajustarse eléctricamente durante la producción.
- El acumulador de alambre utiliza un potenciómetro sin contacto, que proporciona una regulación lineal estable, una respuesta rápida durante el cambio de carrete y una mayor vida útil del sistema.
- El desbobinador rotativo dispone de dos posiciones de trabajo, lo que permite continuar la alimentación y el empalme del alambrón sin detener la máquina trefiladora.
- Si se detecta una anomalía durante el desbobinado del alambrón, la trefiladora se detiene automáticamente para evitar defectos de trefilado o daños en el alambre.
- El sistema digital de regulación de velocidad en CC, junto con el control PLC, la visualización de mediciones y fallos, las alarmas y la parada automática, permite supervisar y controlar de forma centralizada todo el proceso de trefilado.
