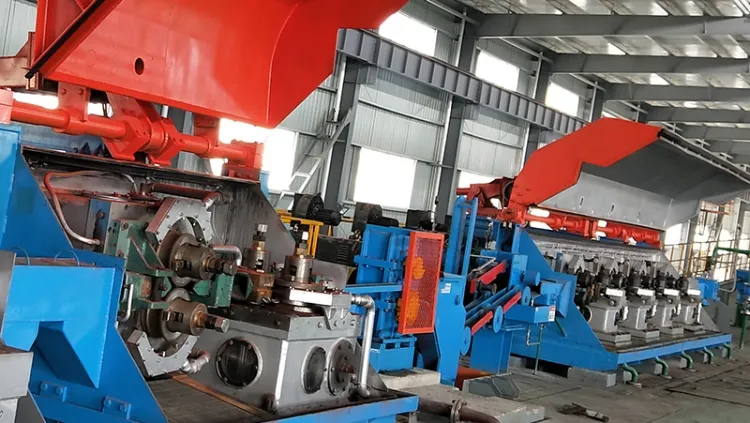

Línea de colada continua y laminación para alambrón de cobre
(2+8, 3+8 o 3+10 cajas de laminación)
La línea CCR para alambrón de cobre integra fusión, colada continua, laminación en caliente, enfriamiento, tratamiento superficial y bobinado en un proceso continuo de alta capacidad. La barra colada se transfiere directamente al tren de laminación mientras conserva la temperatura necesaria para su conformado, evitando una etapa independiente de recalentamiento y reduciendo los tiempos de manipulación, el consumo energético y el espacio requerido para la instalación. Según las necesidades de producción, la línea puede configurarse con 2+8, 3+8 o 3+10 cajas de laminación, que reducen progresivamente la sección de la barra hasta obtener alambrón de cobre de Ø8 mm. Con una sección de colada de 3800-7100 mm² y una capacidad indicada de 20-45 t/h, la solución está orientada a la producción de materia prima conductora para procesos posteriores de trefilado, cableado, aislamiento y fabricación de componentes eléctricos.
| Modelo | Sección de colada (mm²) | Diámetro del alambrón (mm) | Producción (t/h) | Número de cajas de laminación |
| | 3800-7100 | Ø8 | 20-45 | 2+8, 3+8, 3+10 |

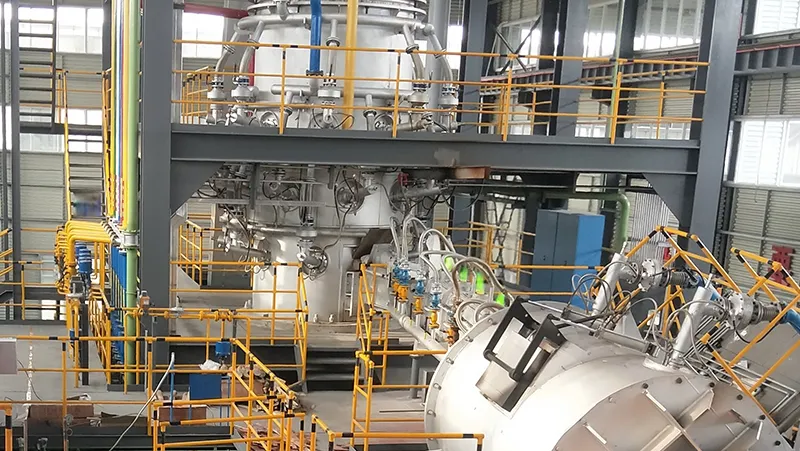

- Hornde eje vertical
- Máquina de colada continua
- Dispositivdelanterde arrastre y posicionamiento
- Cizalla rotativa
- Enderezadora y biseladora
- Desbarbadora

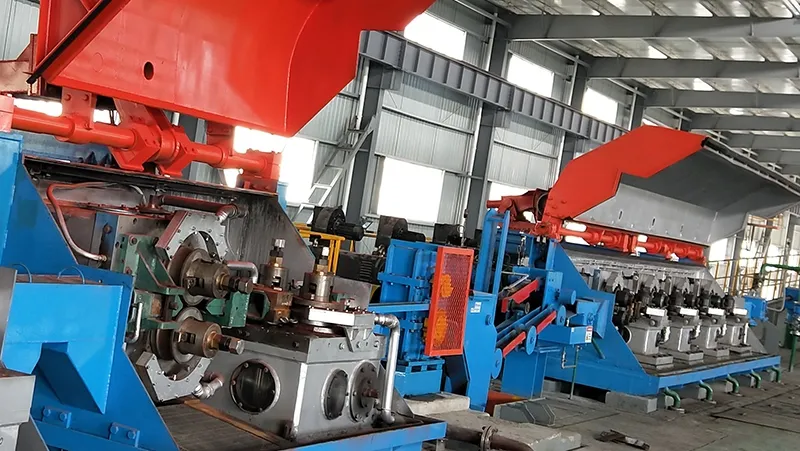

- Tren de desbaste
- Tren de acabado
- Unidad de enfriamientrápido
- Bobinador hidráulico
- Sistema de lubricación
- Sistema de refrigeración y lubricación
- Sistema de control eléctrico
- Alimentación del horno
- Fusión
- Canal superior de colada
- Canal de desescoriado
- Horno de mantenimiento
- Canal inferior de colada

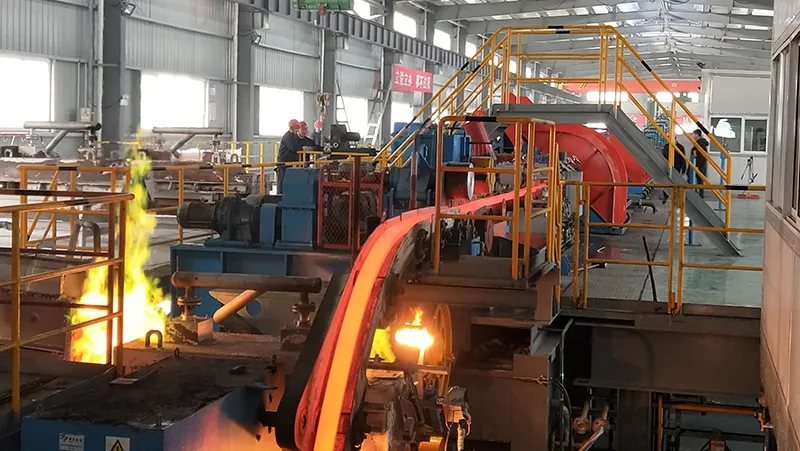

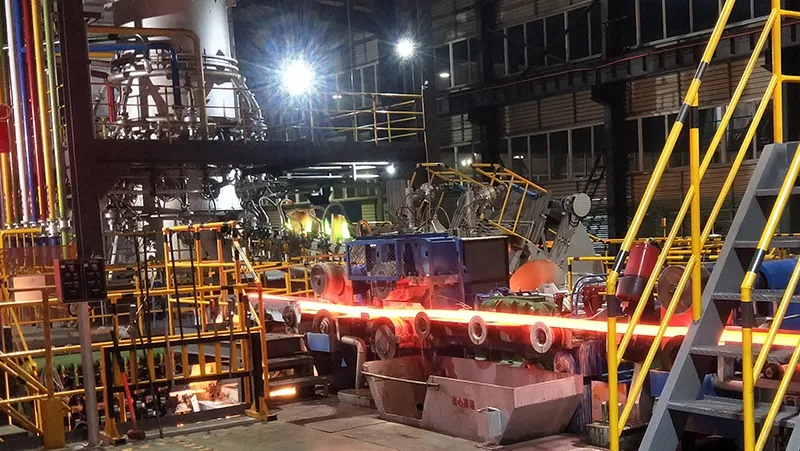

- Colada continua para formar la barra colada
- Arrastre delantero y posicionamiento
- Tratamiento de la barra colada, incluido el corte mediante cizalla rotativa, la descarga, el enderezado, el rebajado de aristas y el acondicionamiento superficial
- Rodillos de arrastre
- Tren de desbaste
- Tren de acabado
- Enfriamiento y tratamiento superficial del alambrón de cobre
- Encerado
- Bobinado continuo del alambrón
- Recogida en bobina concéntrica
- Producto terminado
